CAN-Bus im Auto verstehen - Fehler & Kontrollleuchten richtig deuten

Der CAN-Bus gehört heute zu den wichtigsten Grundlagen der Fahrzeugelektrik, weil er Steuergeräte, Sensoren, Anzeigen und Sicherheitsfunktionen miteinander verbindet. Für die Praxis heißt das: Wer Warnleuchten, sporadische Fehlermeldungen oder merkwürdige Elektrikprobleme verstehen will, muss nicht nur die Technik des Datenbusses kennen, sondern auch wissen, wie er mit dem Bordnetz und den Kontrollleuchten zusammenarbeitet.

Genau darum geht es hier: Was der CAN-Bus im Auto eigentlich leistet, warum viele Kontrolllampen darüber ausgelöst oder bestätigt werden und wie ich Fehler in der Elektrik sinnvoll eingrenze. Der Fokus liegt auf typischen Symptomen, klaren Prüfwegen und den Stellen, an denen Nachrüstungen oder klassische Fahrzeuge besonders empfindlich reagieren.

Wie der CAN-Bus im Auto elektrische Funktionen verbindet

Ich trenne in der Werkstattpraxis immer zwei Ebenen: die eigentliche Last, also etwa eine Lampe, einen Motor oder ein Relais, und die Nachricht, die ein Steuergerät dazu verschickt. Der CAN-Bus sitzt genau auf dieser zweiten Ebene. Er überträgt Daten zwischen elektronischen Steuergeräten, damit nicht jede Funktion eine eigene Direktleitung bis zum Schalttafeleinsatz oder zum Schalter braucht.

Technisch arbeitet der CAN als nachrichtenorientierter Bus. Alle Teilnehmer hören mit, aber nur das Steuergerät, für das eine Nachricht gedacht ist, reagiert darauf. Bei der Priorisierung gilt: Eine Nachricht mit höherer Priorität setzt sich im Konfliktfall durch. Das ist einer der Gründe, warum CAN im Fahrzeug so robust und zuverlässig ist.

Wichtig ist auch die Abgrenzung: CAN ist nicht automatisch für jede Funktion im Fahrzeug zuständig. Komfortsysteme, einfache Schalter oder Nebenverbraucher können über andere Busse laufen, etwa LIN, während datenintensivere Systeme zunehmend Ethernet nutzen. Für die klassische Fahrzeugelektrik bleibt CAN aber die zentrale Sprache vieler Steuergeräte, und genau dort beginnen die meisten Warnlampen-Geschichten.

Warum Kontrollleuchten oft über den Bus laufen

Kontrollleuchten im Kombiinstrument sind heute selten reine „Glühbirnen mit Symbol“. In vielen Fahrzeugen empfängt das Kombiinstrument Statusmeldungen aus Motorsteuergerät, ABS/ESP, Karosseriesteuergerät oder Airbag-Steuergerät und entscheidet dann, ob eine Warnung angezeigt wird. Das heißt: Eine Leuchte signalisiert oft nicht nur einen Defekt, sondern auch, welches Steuergerät einen Fehler erkannt hat.

Das erklärt, warum sich manche Anzeigen logisch verhalten und andere zunächst rätselhaft wirken. Eine Motorkontrollleuchte kann von einer fehlerhaften Sonde kommen, von Unterspannung nach einer schwachen Batterie oder von einem Kommunikationsproblem zwischen Steuergeräten. Bei ABS, ESP oder Airbag gilt dasselbe Prinzip noch deutlicher: Die Lampe im Armaturenbrett ist meist nur die sichtbare Spitze eines gespeicherten Fehlers.

Besonders relevant ist die Lampenüberwachung. Bei Blinkern und Außenleuchten muss das Fahrzeug erkennen, ob eine Lampe ausgefallen ist. Viele Systeme prüfen deshalb nicht nur „an oder aus“, sondern auch die elektrische Last. LED-Nachrüstungen fallen hier schnell auf, weil sie weniger Strom ziehen als eine klassische Glühlampe. Dann meldet das Bordnetz einen Fehler, obwohl die Leuchte selbst technisch funktioniert. Genau an dieser Stelle verschwimmen für viele Fahrer Elektrik und Kontrollleuchten, obwohl die Ursache eigentlich im Zusammenspiel von Last und Überwachung liegt.

Welche Fehlerbilder ich zuerst verdächtige

Wenn gleich mehrere Systeme gleichzeitig ausfallen, denke ich nicht zuerst an drei einzelne Defekte, sondern an eine gemeinsame Ursache. Das kann eine schwache Bordspannung sein, ein Masseproblem, Korrosion in Steckverbindungen oder ein gestörter CAN-Strang. Ein einziger Kurzschluss oder eine ausgefallene Versorgung kann mehrere Steuergeräte gleichzeitig aus dem Tritt bringen.

• Mehrere Warnlampen auf einmal sprechen oft für Unterspannung, Massefehler oder Kommunikationsstörung.
• Flickernde Anzeigen deuten häufig auf Wackelkontakt, Feuchtigkeit oder Kontaktkorrosion hin.
• Einzelne, sporadische Meldungen treten oft nach Startvorgängen, Batteriearbeiten oder bei schwacher Spannung auf.
• LED-Nachrüstungen mit Fehleranzeige sind meist ein Thema der Lastüberwachung, nicht zwingend ein echter Busdefekt.
• Nicht erreichbare Steuergeräte deuten eher auf Leitung, Stecker, Gateway oder ein betroffendes Modul hin als auf die Anzeige selbst.

Ein häufiger Irrtum ist die Annahme, dass der CAN-Bus selbst „kaputt“ sei, sobald eine Lampe spinnt. In der Praxis ist das oft zu kurz gedacht. Nicht jede Warnleuchte hat etwas mit dem Datennetz zu tun, und nicht jeder Lampendefekt belastet den CAN-Bus. Entscheidend ist, ob die Störung auf der Leistungsseite, auf der Kommunikationsseite oder an der gemeinsamen Versorgung sitzt. Genau deshalb lohnt sich ein systematischer Blick, bevor man Teile tauscht.

So gehe ich bei der Diagnose vor

Eine saubere Diagnose braucht keine Wunder, sondern Reihenfolge. Ich beginne immer mit den einfachen, messbaren Punkten: Bordspannung, Sicherungen, Massepunkte, sichtbare Stecker und die Frage, ob der Fehler dauerhaft oder nur sporadisch auftritt. Erst danach greife ich tiefer in die Kommunikationsebene ein.

1. Ich prüfe, welche Kontrollleuchten wirklich aktiv sind und ob mehrere Systeme betroffen sind.
2. Ich messe die Bordspannung im Stand und unter Last, besonders nach Starthilfe, Batteriearbeit oder längerer Standzeit.
3. Ich lese den Fehlerspeicher aus und achte auf die Art des Codes, also etwa Kommunikationsfehler mit dem Präfix U.
4. Ich kontrolliere Massepunkte, Sicherungen, Stecker und mögliche Feuchtigkeitseinträge.

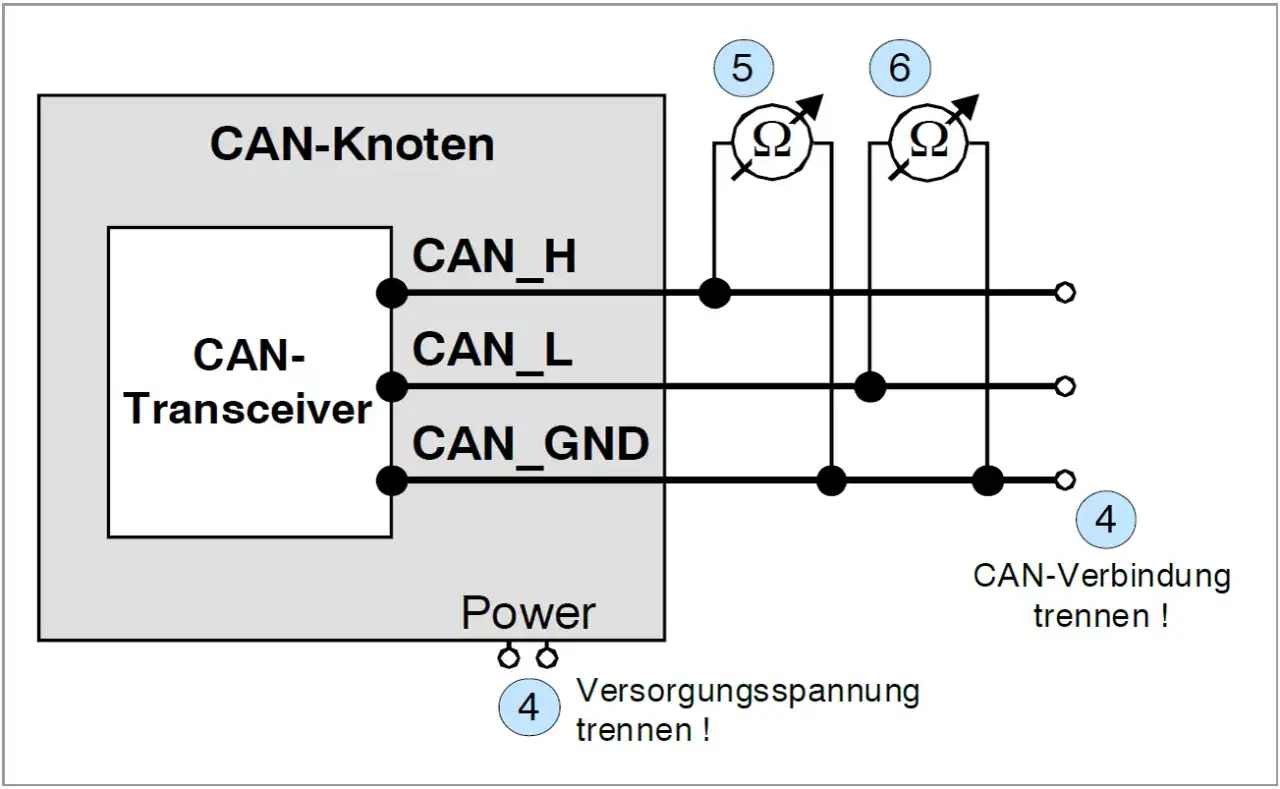

5. Ich messe bei Verdacht den CAN-Strang mit Multimeter oder Oszilloskop.

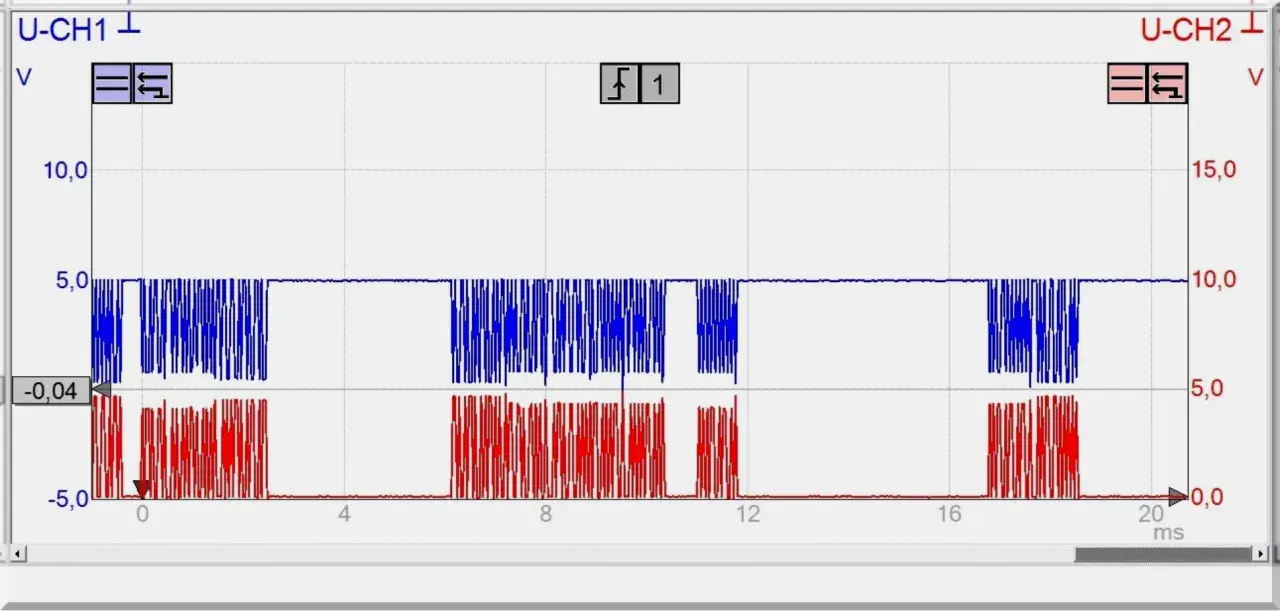

Bei einem gesunden High-Speed-CAN sind im spannungslosen Zustand zwischen CAN-H und CAN-L typischerweise etwa 60 Ohm messbar, weil an beiden Busenden jeweils ein Abschlusswiderstand sitzt. Im Ruhezustand liegen beide Leitungen meist nahe bei 2,5 Volt; bei aktiver Übertragung wandert CAN-H nach oben und CAN-L nach unten. Wenn diese Basiswerte nicht stimmen, suche ich nicht mehr an der Anzeige, sondern am Netz selbst. Das spart Zeit und verhindert unnötigen Teiletausch.

Was bei Klassikern und Nachrüstungen anders ist

Auf Kaeferclassics.de passt dieser Punkt besonders gut, denn klassische Fahrzeuge folgen oft einer anderen Logik als moderne Plattformen. Viele Klassiker besitzen gar keinen CAN-Bus, sondern eine deutlich direktere Verdrahtung mit Schaltern, Relais und getrennten Leitungen. Das ist einfacher zu verstehen, aber nicht automatisch weniger fehleranfällig. Gerade nach Umbauten werden Masseführung, Steckverbindungen und Lampenlast schnell unterschätzt.

• Bei klassischen Fahrzeugen sind Massefehler oft häufiger als komplexe Busprobleme.
• Nachrüst-LEDs können Blinkfrequenz, Lampenkontrolle oder Lichtschalter thermisch belasten, wenn die Last nicht passt.
• Moderne Radio-, Licht- oder Alarmmodule brauchen manchmal eine saubere Spannungs- und Masseaufteilung, sonst entstehen Geisterfehler.
• Bei restaurierten Kabelbäumen sind vergessene oder zu lose gecrimpte Steckverbindungen ein echter Klassiker, im wahrsten Sinn des Wortes.
• Wer moderne Steuergeräte in einen älteren Wagen integriert, sollte die Logik des Originalsystems kennen, bevor er Umbauten verdrahtet.

Gerade bei Nachrüstungen ist die Verlockung groß, ein Problem mit einem Widerstand oder einem billigen Adapter zu „lösen“. Das funktioniert manchmal kurzfristig, erzeugt aber oft Wärme, zusätzliche Fehlerquellen oder unklare Rückmeldungen im Bordnetz. Ich halte es für sinnvoller, die Lastüberwachung, die Kabelführung und die Masse sauber aufzubauen, statt Symptome zu kaschieren. Das gilt im alten Käfer ebenso wie bei moderneren Fahrzeugen mit empfindlicher Elektronik.

Der praktische Unterschied ist also klar: Im Klassiker suche ich meist zuerst nach mechanischen und elektrischen Basisfehlern, im modernen Fahrzeug stärker nach Kommunikations- und Überwachungssignalen. Beide Welten profitieren von derselben Regel: erst messen, dann tauschen, dann neu bewerten.

Woran ich Busfehler von einem einfachen Lampendefekt trenne

Am Ende läuft vieles auf eine einfache Frage hinaus: Ist nur ein Verbraucher betroffen, oder ist das Netz selbst aus dem Gleichgewicht geraten? Diese Unterscheidung spart Geld und verhindert unnötige Reparaturen. Wenn nur ein Blinker, eine Leuchte oder ein einzelner Schalter ausfällt, liegt die Ursache oft lokal. Wenn aber mehrere Warnungen gleichzeitig auftauchen, die Anzeige flackert oder Steuergeräte nicht mehr erreichbar sind, denke ich stärker an Versorgung, Masse oder Busstruktur.

• Nur eine Lampe defekt spricht eher für eine lokale Ursache.
• Mehrere Warnlampen gleichzeitig deuten eher auf Spannung, Masse oder Kommunikation.
• Fehler nach Batteriearbeiten sind oft Folge von Unterspannung oder verlorenen Adaptionswerten.
• Störungen bei Nässe oder Vibration weisen häufig auf Korrosion, Kabelbruch oder einen lockeren Stecker hin.
• Ein ungewöhnlich heißer Widerstand oder eine Notlösung im Lichtkreis ist ein Warnsignal, nicht die endgültige Lösung.

Wenn ich einen Satz als praktische Leitlinie formulieren müsste, dann diesen: Der CAN-Bus erklärt viele Symptome, aber nicht jede Warnleuchte ist ein Busfehler. Wer Elektrik und Kontrollleuchten sauber auseinanderhält, diagnostiziert ruhiger, spart Zeit und trifft bei Reparaturen deutlich bessere Entscheidungen.
