Die Common-Rail-Technik hat den Diesel leiser, sauberer und präziser gemacht als viele ältere Einspritzsysteme. Ich gehe hier von der Mechanik der Hochdruckseite aus, zeige die wichtigsten Bauteile und erkläre, warum Druck, Zeitpunkt und Menge heute getrennt geregelt werden. Dazu kommen die typischen Schwachstellen, an denen Diagnose und Wartung im Alltag wirklich hängen.
Die wichtigsten Punkte auf einen Blick
- Der Kraftstoff wird im Hochdruckspeicher ständig bereitgehalten, statt erst im Moment der Einspritzung Druck aufzubauen.
- Aktuelle Systeme arbeiten je nach Ausführung mit etwa 1.400 bis 2.700 bar.
- Mehrfacheinspritzungen glätten die Verbrennung und senken Geräusch, Verbrauch und Emissionen.
- Typische Schwachstellen sind Filter, Hochdruckpumpe, Injektoren, Drucksensorik und Luft im System.
- Für die Diagnose zählt zuerst der Vergleich von Soll- und Istwerten, nicht der schnelle Tausch auf Verdacht.

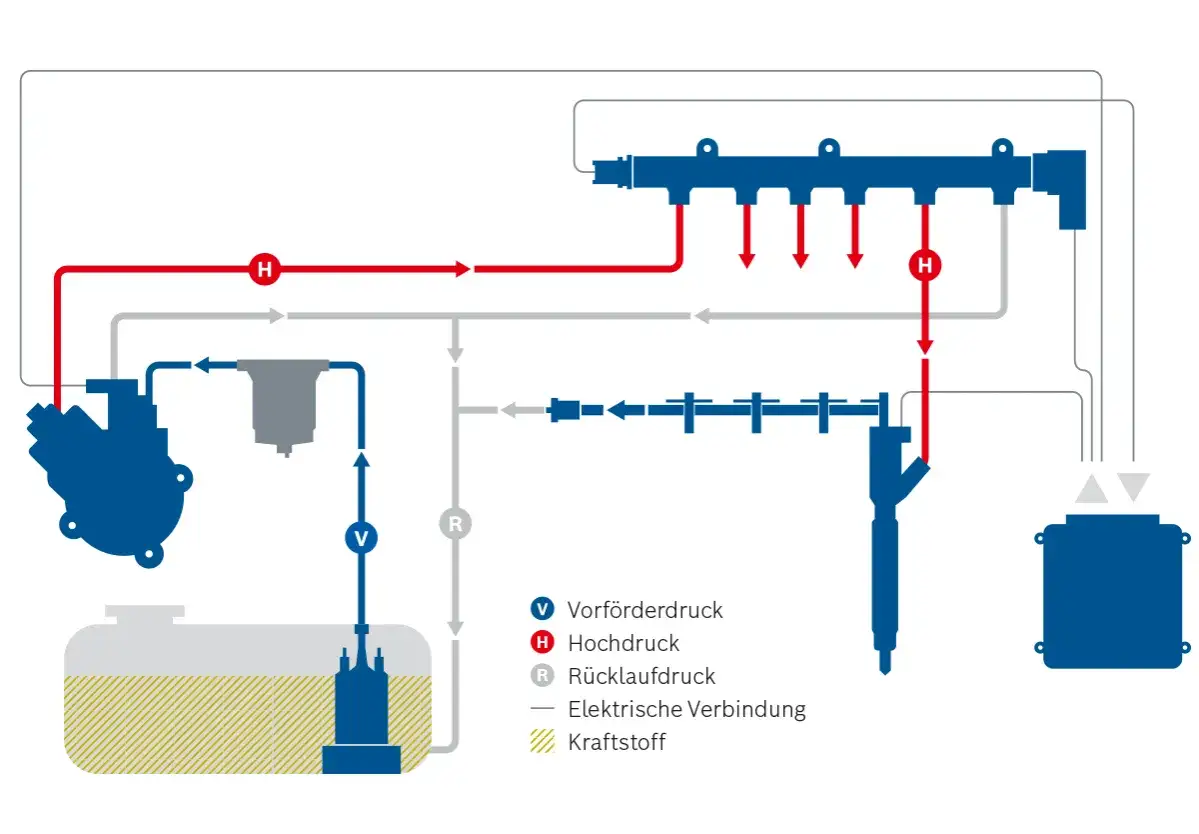

Wie die Hochdruckseite aufgebaut ist
Der Kern ist erstaunlich schlicht: Eine Hochdruckpumpe erzeugt den Druck, ein Rail speichert ihn als Puffer, und die Injektoren geben den Kraftstoff auf Befehl des Motorsteuergeräts frei. Gerade diese Trennung ist der eigentliche Fortschritt. Bosch nennt für aktuelle Rails je nach Ausführung 1.400 bis 2.700 bar, also deutlich mehr, als man bei älteren Dieselanlagen aus dem Alltag gewohnt war.
Für das Verständnis hilft ein Blick auf die wichtigsten Bauteile. Nicht jedes Detail sitzt in jedem Motor an exakt derselben Stelle, aber die Logik bleibt gleich.
| Bauteil | Aufgabe | Praxisfolge |
|---|---|---|
| Vorförderung und Filter | Liefern sauberen Diesel mit ausreichendem Zulauf zur Hochdruckpumpe. | Schmutz oder Wasser an dieser Stelle machen sich oft zuerst durch Startprobleme bemerkbar. |
| Hochdruckpumpe | Erzeugt den Raildruck und hält ihn am Sollwert. | Sie ist nicht für die eigentliche Mengensteuerung zuständig, sondern für den Druckvorrat. |
| Rail | Wirkt als Hochdruckspeicher und verteilt den Kraftstoff an alle Zylinder. | Der Druck steht dadurch permanent bereit, unabhängig von Drehzahl und Last. |
| Drucksensor und Druckregelventil | Messen den Ist-Druck und stabilisieren das System. | Kleine Abweichungen reichen aus, damit die Regelung eingreift oder der Motor in den Notlauf geht. |
| Injektoren | Öffnen elektrisch und dosieren den Kraftstoff in Millisekunden. | Hier entscheidet sich, wie fein der Einspritzstrahl zerstäubt wird. |
| Motorsteuergerät | Berechnet Druck, Einspritzbeginn, Dauer und Anzahl der Einspritzungen. | Ohne diese zentrale Regelung gäbe es die heutige Flexibilität nicht. |
Ich halte genau diese Trennung von Druckerzeugung und Einspritzung für den Kern der Technik. Sobald der Druck einmal im Rail anliegt, kann das Steuergerät den Moment der Einspritzung viel freier wählen als bei älteren Systemen. Und genau daraus entsteht der nächste Vorteil: Die Einspritzung wird nicht nur präzise, sondern auch mehrfach pro Arbeitstakt möglich.
Wie aus Druck eine präzise Einspritzung wird
Der Ablauf ist im Grunde ein sauber geregelter Kreislauf. Die Pumpe baut den Druck auf, das Steuergerät prüft die Sensorsignale, und der Injektor öffnet erst dann, wenn Drehzahl, Last, Temperatur und Abgasstrategie zusammenpassen. Der Druck liegt dabei nicht nur kurzzeitig an, sondern steht permanent zur Verfügung, was den Motor über einen großen Drehzahlbereich gleichmäßiger macht.
- Die Vorförderung schickt Diesel durch den Filter zur Hochdruckpumpe.
- Die Hochdruckpumpe komprimiert den Kraftstoff und speist ihn ins Rail.
- Der Drucksensor meldet den Istwert an das Motorsteuergerät zurück.
- Das Steuergerät berechnet pro Zylinder Einspritzbeginn, Einspritzdauer und Einspritzmenge.
- Der Injektor öffnet für wenige Millisekunden und zerstäubt den Kraftstoff im Brennraum.
Wichtig ist dabei nicht nur die Menge, sondern auch die Form des Einspritzverlaufs. Moderne Systeme können den Druckverlauf und die Öffnungszeit sehr fein staffeln, damit der Verbrennungsdruck nicht schlagartig ansteigt. Bei aktuellen Ausführungen sind je nach System bis zu zehn Einzelinjektionen pro Zyklus möglich. Das ist für die Laufkultur ein großer Unterschied, und es erklärt auch, warum der Diesel heute nicht mehr so rau wirkt wie ältere Generationen.
Wenn man das Prinzip einmal verstanden hat, wird auch klar, warum Mehrfacheinspritzungen so viel verändern. Genau dort setzen die Strategien an, die Verbrennung, Geräusch und Emissionen in den Griff bekommen sollen.
Warum Mehrfacheinspritzungen den Diesel leiser machen
Die kurze Antwort lautet: weil der Brennverlauf nicht mehr mit einem einzigen harten Kraftstoffstoß erzeugt werden muss. Stattdessen kann die Elektronik eine kleine Voreinspritzung setzen, dann die eigentliche Haupteinspritzung und bei Bedarf eine Nacheinspritzung. Das klingt nach Feinmechanik, ist aber in der Praxis der Hauptgrund für die deutlich bessere Akustik moderner Dieselmotoren.
| Einspritzphase | Funktion | Typischer Effekt |
|---|---|---|
| Voreinspritzung | Bereitet die Verbrennung vor und senkt den Druckanstieg. | Weniger Nageln, sanfterer Lauf, besseres Kaltstartverhalten. |
| Haupteinspritzung | Lieferte die eigentliche Energie für Drehmoment und Leistung. | Saubere Leistungsentfaltung über einen breiten Bereich. |
| Nacheinspritzung | Hilft je nach Strategie bei Abgastemperatur und Partikelmanagement. | Unterstützt unter anderem die Regeneration des Dieselpartikelfilters. |
Dazu kommen Regelstrategien wie DRS, also eine gezielte Formung des Einspritzverlaufs, und Funktionen zur Kontrolle des Nadelverschlusses im Injektor. Der technische Nutzen ist klar: Die Verbrennung läuft ruhiger, der Übergang zwischen den Einspritzphasen wird sauberer und die Wiederholgenauigkeit bleibt über die Lebensdauer höher. Das ist der Punkt, an dem die Technik nicht nur effizient, sondern auch dauerhaft alltagstauglich wird.
Aus Sicht der Abgasnachbehandlung ist das entscheidend, denn die Einspritzung arbeitet nie isoliert. Wer die Vorteile richtig einordnen will, muss den Unterschied zu älteren Systemen sehen, die deutlich weniger Spielraum für diese feine Regelung hatten.
Weshalb die Technik ältere Dieselsysteme abgelöst hat
Frühere Systeme wie Verteilereinspritzung oder Pumpe-Düse konnten zwar robust und mechanisch nachvollziehbar sein, aber sie boten weniger Freiheit bei Druckverlauf und Einspritzzeitpunkt. Beim Common-Rail-Prinzip bleibt der Druck unabhängig von Drehzahl und Last verfügbar, und das Steuergerät entscheidet pro Zylinder individuell. Genau das macht den Diesel im Teillastbereich effizienter und im Kaltlauf deutlich kultivierter.
| Kriterium | Common-Rail-Technik | Ältere Dieselsysteme |
|---|---|---|
| Druckerzeugung | Getrennt von der Einspritzung, Druck ist ständig verfügbar. | Stärker an den mechanischen Ablauf gekoppelt. |
| Einspritzflexibilität | Sehr hoch, mit mehreren Einspritzungen pro Zyklus. | Deutlich begrenzter, oft mit weniger Spielraum. |
| Laufkultur | Ruhiger, leiser und besser regelbar. | Mechanisch direkter, oft lauter und rauer. |
| Emissionen | Gute Basis für EGR, DPF und SCR. | Schwieriger, strengere Abgasziele zu erfüllen. |
| Servicecharakter | Mehr Sensorik und Elektronik, dafür präziser. | Einfacher aufgebaut, aber weniger fein regelbar. |
Die moderne Einspritztechnik ist damit nicht automatisch „besser“ in jedem Punkt. Sie ist präziser, aber auch anspruchsvoller, was Kraftstoffqualität, Sauberkeit und Diagnose angeht. Genau daraus ergeben sich die typischen Schwachstellen, die man im Alltag kennen sollte, bevor man vorschnell über teure Teile spricht.

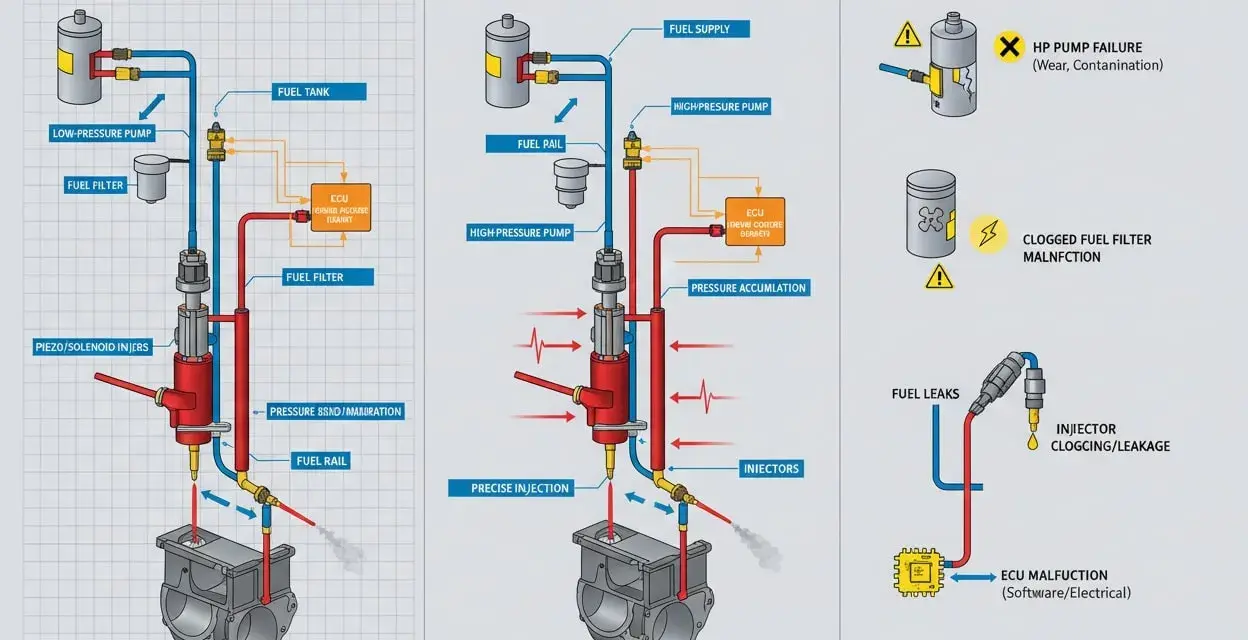

Welche Schwachstellen im Alltag am häufigsten auffallen
Die größte Schwäche der Common-Rail-Technik ist nicht ihre Komplexität an sich, sondern ihre Toleranzgrenze. Kleine Störungen im Kraftstoffsystem wirken sich bei hohen Drücken schneller aus als bei alten, groberen Anlagen. Schmutz, Wasser, Luft oder verschlissene Dichtungen machen sich deshalb oft zuerst über Startverhalten, Laufruhe oder Rauchbild bemerkbar.
| Symptom | Wahrscheinliche Ursache | Was ich zuerst prüfen würde |
|---|---|---|
| Schwerer Kaltstart | Zu langsamer Druckaufbau, Luft im System, schwache Vorförderung | Filter, Leitungen, railseitige Druckwerte |
| Unruhiger Leerlauf | Ungleiche Injektormengen, hohe Rücklaufmenge, Adaptionsdrift | Injektorprüfwerte und Rücklaufmenge |
| Leistungsverlust oder Notlauf | Druckregler, Sensor, Hochdruckpumpe oder elektrische Ansteuerung | Soll-Ist-Vergleich im Fehlerspeicher und Live-Daten |
| Schwarzer Rauch | Schlechte Zerstäubung, zu viel Kraftstoff, ungeeigneter Einspritzverlauf | Injektorbild, Luftversorgung, Ladedruck, Filterzustand |
| Hoher Verbrauch | Ungünstige Verbrennung oder dauerhaft korrigierte Einspritzmengen | Fehlercodes, Korrekturwerte, Fahrprofil |
Ich würde einen Punkt besonders ernst nehmen: nicht jeder „Injektorschaden“ ist wirklich ein Injektorschaden. Ein zugesetzter Filter, eine undichte Vorförderleitung oder eine fehlerhafte Druckregelung kann dieselben Symptome auslösen. Wer das sauber trennt, spart schnell mehrere unnötige Arbeitsschritte. Und genau deshalb lohnt sich im nächsten Schritt ein systematischer Blick auf Diagnose und Wartung.
Was bei Diagnose und Wartung wirklich zählt
Wenn ich an einem Diesel mit Common-Rail-Technik arbeite, beginne ich immer mit den einfachsten und billigsten Prüfungen. Nicht, weil die Elektronik unwichtig wäre, sondern weil die Mechanik im Kraftstoffweg oft der Auslöser ist. Ein sauberer Filter, eine dichte Leitung und ein plausibler Druckverlauf lösen mehr Probleme, als viele Schnellschüsse auf Teiletausch-Basis.
- Ich prüfe zuerst den Kraftstofffilter und den Wartungszustand des Systems.
- Dann vergleiche ich Rail-Sollwert und Istwert unter Start-, Leerlauf- und Lastbedingungen.
- Ich kontrolliere die Niederdruckseite auf Luft, Leckagen und schwache Vorförderung.
- Danach bewerte ich Rücklaufmenge, Korrekturwerte und das Laufbild der Injektoren.
- Erst zum Schluss entscheide ich, ob Sensorik, Pumpe oder Injektoren wirklich ersetzt werden müssen.
Wichtig ist auch die Reihenfolge nach einer Reparatur. Manche Systeme verlangen Anlern- oder Codierdaten für neue Injektoren, andere reagieren empfindlich auf nicht zurückgesetzte Adaptionswerte. Blindes Reinigen hilft nur selten, wenn die Ursache eigentlich im Filter, im Tank oder in der Vorförderung sitzt. Umgekehrt bringt ein sauber gemessener Injektortest oft mehr als eine teure Vermutung.
Für den Alltag heißt das schlicht: frischer Diesel, regelmäßiger Filterwechsel, keine lange Standzeit mit altem Kraftstoff und ein wacher Blick auf Startverhalten und Rauchbild. Wer so vorgeht, reduziert das Risiko deutlich und hält die Hochdruckseite lange stabil. Der letzte Schritt ist dann die Frage, was diese Technik für Betrieb, Kauf und langfristige Nutzung praktisch bedeutet.
Worauf ich bei Alltag, Kauf und Wartung zuerst achte
Für den täglichen Betrieb ist ein Common-Rail-Diesel vor allem dann stark, wenn er im vorgesehenen Temperatur- und Lastbereich läuft. Lange Autobahnfahrten, sauberer Kraftstoff und regelmäßige Wartung spielen ihm in die Karten. Häufige Kaltstarts, viel Kurzstrecke und vernachlässigte Filterintervalle sind dagegen die Bedingungen, unter denen Schwächen schneller sichtbar werden.
Beim Gebrauchtkauf würde ich nicht zuerst auf glänzende Technikbegriffe achten, sondern auf nüchterne Zeichen: sauberes Kaltstartverhalten, gleichmäßigen Leerlauf, unauffälligen Rauch, dokumentierte Filterwechsel und nachvollziehbare Diagnosedaten. Wenn ein Motor warm gut läuft, kalt aber lange orgelt oder beim Beschleunigen auffällig raucht, ist das für mich ein ernstes Signal. Genau an diesen Punkten trennt sich gepflegte Technik von nur optisch gepflegter Technik.
Unterm Strich bleibt die Einspritzung das Herz moderner Dieselmotoren. Wer ihre Logik versteht, kann Geräusche, Fehlersymptome und Wartungsbedarf viel besser einordnen und beurteilen, ob ein Diesel technisch gesund ist oder nur oberflächlich ordentlich wirkt.
